Ⅴ. Grafana Loki 구성

1. Grafana Loki

그라파나 로키는 프로메테우스에서 영감을 받았으며, 수평 확장 가능하고 가용성이 높은 멀티테넌트 로그 집계시스템입니다.
또한 매우 비용-효율적이고 운영하기 어렵지 않게 설계되었습니다.

로키는 로그 내용을 인덱싱하지 않고 각 로그 스트림에 대한 레이블 집합을 인덱싱합니다.

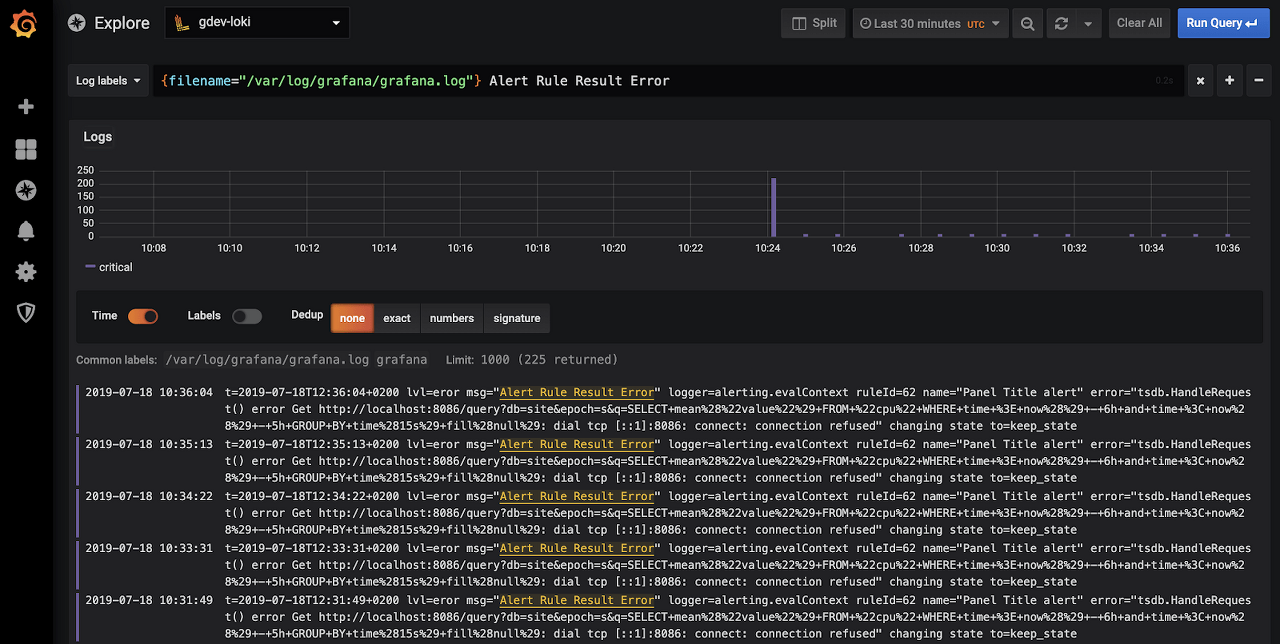

Grafana Loki 예시 (Explore)

동작방식을 좀 더 살펴보자면, 우선 그라파나의 플러그인으로 Enable되어야 합니다.



그리고 프로메테우스가 다양한 종류의 Exporter가 수집한 메트릭을 전달받듯이,

로키 또한 어떠한 형태의 에이전트를 통해 수집한 로그를 전달받아야합니다.



이 역할을 하는 것이 바로 프롬테일(Promtail)입니다.

프롬테일은 모니터링이 필요한 어플리케이션이 위치한 서버에 함께 설치되어야 하며, 당연하게도 로그파일에 접근권한이 있어야 합니다.



관련 문서 참고 ↓



https://grafana.com/oss/loki/



Grafana Loki OSS | Log aggregation system

Grafana Loki Loki is a horizontally scalable, highly available, multi-tenant log aggregation system inspired by Prometheus. It is designed to be very cost effective and easy to operate. It does not index the contents of the logs, but rather a set of labels

grafana.com

https://grafana.com/docs/loki/latest/clients/promtail/



Promtail | Grafana Loki documentation

Promtail Promtail is an agent which ships the contents of local logs to a private Grafana Loki instance or Grafana Cloud. It is usually deployed to every machine that has applications needed to be monitored. It primarily: Discovers targetsAttaches labels t

grafana.com





2. Grafana Loki 설치 (192.168.56.111)

1) Grafana Loki 설치

cmd> su - grafana
cmd> cd /monitoring/install
■ Grafana Loki GitHub 링크

https://github.com/grafana/loki
➩  버전 v2.7.2로 설치할 것입니다.

cmd> mkdir /monitoring/grafana/loki-2.7.2
cmd> wget https://github.com/grafana/loki/releases/download/v3.4.0/loki-linux-amd64.zip
cmd> unzip loki-linux-amd64.zip -d /monitoring/grafana/loki-2.7.2

cmd> cd /monitoring/grafana/loki-2.7.2
cmd> wget https://github.com/grafana/loki/blob/main/cmd/loki/loki-local-config.yaml

cmd> vi startPromtail.sh
./loki-linux-amd64 -config.file=loki-local-config.yaml &

cmd> vi stopPromtail.sh
ps -ef | grep loki-linux-amd64 | awk {'print "kill -9 " $2'} | sh -x

cmd> chmod 750 *.sh

loki-local-config.yaml 파일은 그냥 raw 형태로 가장 기본적인 설정만을 가지고 기동을 시켰습니다.



그러나 Enterprise 제품(Grafana Enterprise Logs)으로 제대로 설정을 하기 위해서는 ingester, querier, compactor, ruler, storage 및 admin_client에 대한 부분도 같이 채워넣어줘야 합니다.



그러나 현 문서에서는 Opensource Loki를 다루기도 하고 단순 설치 및 기동이 목표이므로, 그냥 넘어가도 무방합니다.



https://grafana.com/docs/enterprise-traces/latest/config/reference/#supported-contents-and-default-values



Reference | Grafana Enterprise Traces documentation

Configuration reference Grafana Enterprise Traces can be configured using a YAML file - specified using the -config.file flag - or CLI flags. In case you combine both, CLI flags take precedence over the YAML config file. The current configuration of any GE

grafana.com



Grafna Enterprise Logs에서 한 부분만 설명을 드리고 넘어가자면



Grafana에는 Admin API라는 개념이 있습니다.

Admin API는 테넌트, 접근 정책, 토큰 등과 같은 리소스를 생성하고 관리가 가능하게 해주는 역할을 합니다.



이 Admin API를 설정하는 부분이 config 파일 상의 admin_client입니다.

admin_client는 서비스를 백엔드 스토리지로 연결하는 설정을 담습니다.



Grafana 플러그인을 사용하는 동안, 대부분 로컬 파일시스템 안에서 경로를 잡아서 설정이 가능하지만

단 하나 별도의 의존성이 있는 부분이 바로 admin_client입니다.



로컬 파일시스템을 옵션으로 지원하지 않으며, 클라우드 서비스의 오브젝트 스토리지를 사용해야만 합니다.

(GCP, AWS, Azure 등)



아래는 그 설정의 예시입니다.

cmd> vi enterprise-logs-local-config.yaml
...
admin_client:
  storage:
    s3:
      endpoint: s3.ap-northeast-2.amazonaws.com
      bucket_name: example-bucket
      access_key_id: <ACCESS_KEY> # TODO: insert your key id
      secret_access_key: <SECRET_ACCESS_KEY> # TODO: insert your secret key
    type: s3



Loki의 실행에는 큰 문제는 없으니, 이 설정 부분은 나중에 자세히 다른 글을 통해 다루겠습니다.





2) Grafana Loki 실행

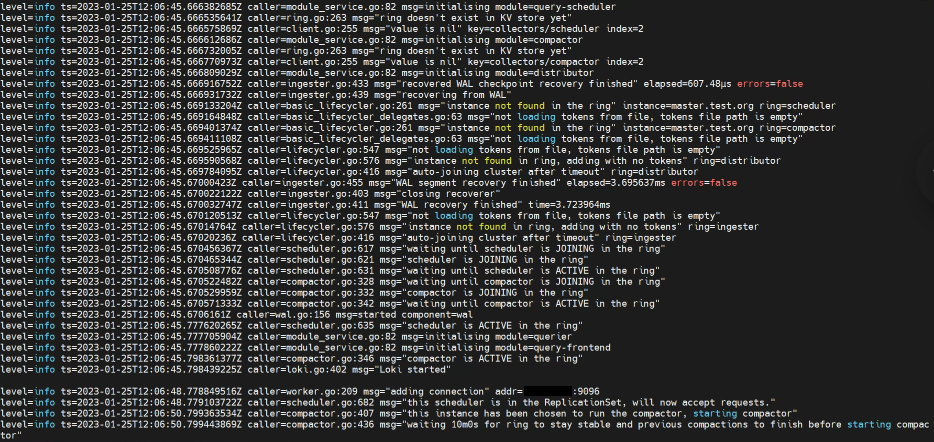

cmd> ./startLoki.sh

로키 기동 쉘스크립트 실행





3. Promtail 설치 (192.168.56.113, 192.168.56.114)

로그 파일이 위치한 두 서버에 설치해야 합니다.



1) Promtail 설치

cmd> su - grafana
cmd> cd /monitoring/install
■ Promtail GitHub 링크

https://github.com/grafana/loki
➩  버전 v2.7.2로 설치할 것입니다.

cmd> mkdir /monitoring/grafana/promtail-2.7.2
cmd> wget https://github.com/grafana/loki/releases/download/v2.7.2/promtail-linux-amd64.zip
cmd> unzip promtail-linux-amd64.zip -d /monitoring/grafana/promtail-2.7.2

cmd> cd /monitoring/grafana/promtail-2.7.2
cmd> wget https://raw.githubusercontent.com/grafana/loki/main/clients/cmd/promtail/promtail-local-config.yaml

cmd> vi startPromtail.sh
./promtail-linux-amd64 -config.file=promtail-local-config.yaml &

cmd> vi stopPromtail.sh
ps -ef | grep promtail-linux-amd64 | awk {'print "kill -9 " $2'} | sh -x

cmd> chmod 750 *.sh





2-1) Promtail 추가설정 (192.168.56.113)

cmd> vi promtail-local-config.yaml
server:
  http_listen_port: 9080
  grpc_listen_port: 0

positions:
  filename: /monitoring/grafana/promtail-v2.7.2/conf/positions.yaml

clients:
  - url: http://192.168.56.111:3100/loki/api/v1/push
#    basic_auth: # 이 부분은 나중에 Loki 데이터소스 생성할 때, basic_auth를 체크할 경우에
#      username: # 설정한 username과
#      password: # 설정한 password를 넣어주면 됨.

scrape_configs:
- job_name: grafana-apache
  static_configs:
  - targets: ["192.168.56.113:9117"]
    labels:
      job: grafana-apache
      __path__: /app/apache/httpd-2.4.54/logs/*log

- job_name: grafana-tomcat
  static_configs:
  - targets: ['192.168.56.113:8080']
    labels:
      job: grafana-tomcat
      __path__: /app/tomcat/apache-tomcat-9.0.69/logs/*

- job_name: grafana-db-mysql
  static_configs:
  - targets: ['192.168.56.113:9104']
    labels:
      job: grafana-db-mysql
      __path__: /var/log/mysql/mysqld.log



scrape_configs는 하나의 예시에 불과하며, 모니터링하기 원하는 로그 파일의 경로를 잡아주면 됩니다.

(물론 grafana 계정이 해당 로그파일 접근권한을 가지고 있어야 합니다.)





2-2) Promtail 추가설정 (192.168.56.114)

cmd> vi promtail-local-config.yaml
server:
  http_listen_port: 9080
  grpc_listen_port: 0

positions:
  filename: /monitoring/grafana/promtail-v2.7.2/conf/positions.yaml

clients:
  - url: http://192.168.56.111:3100/loki/api/v1/push
#    basic_auth: # 이 부분은 나중에 Loki 데이터소스 생성할 때, basic_auth를 체크할 경우에
#      username: # 설정한 username과
#      password: # 설정한 password를 넣어주면 된다.

scrape_configs:
- job_name: grafana-wls-AdminServer
  static_configs:
  - targets: ['192.168.56.114:9001']
    labels:
      weblogic_domainName: 'base_domanin'
      weblogic_domainUID: 'base_domanin'
      weblogic_serverName: 'AdminServer'
      weblogic_clusterName: 'None'
      job: grafana-wls
      __path__: /app/logs/weblogic/base_domain/AdminServer/stdout/*out

- job_name: grafana-wls-M1
  static_configs:
  - targets: ['192.168.56.114:9002']
    labels:
      weblogic_domainName: 'base_domanin'
      weblogic_domainUID: 'base_domanin'
      weblogic_serverName: 'M1'
      weblogic_clusterName: 'None'
      job: grafana-wls
      __path__: /app/logs/weblogic/base_domain/M1/stdout/*out

- job_name: grafana-ohs
  static_configs:
  - targets: ["192.168.56.114:9117"]
    labels:
      job: grafana-ohs
      __path__: /app/ohs/ohs12c/domains/base_domain/servers/web1/logs/*log

- job_name: grafana-db-oracle
  static_configs:
  - targets: ["192.168.56.114:9161"]
    labels:
      job: grafana-db-oracle
      __path__: /app/db/oracle/admin/orcl/adump/*202211121*

- job_name: grafana-db-alert
  static_configs:
  - targets: ["192.168.56.114:9161"]
    labels:
      job: grafana-db-alert
      __path__: /app/db/oracle/19.3/rdbms/log/*trc



scrape_configs는 하나의 예시에 불과하며, 모니터링하기 원하는 로그 파일의 경로를 잡아주면 됩니다.

(물론 grafana 계정이 해당 로그파일 접근권한을 가지고 있어야 합니다.)





3) Promtail 실행

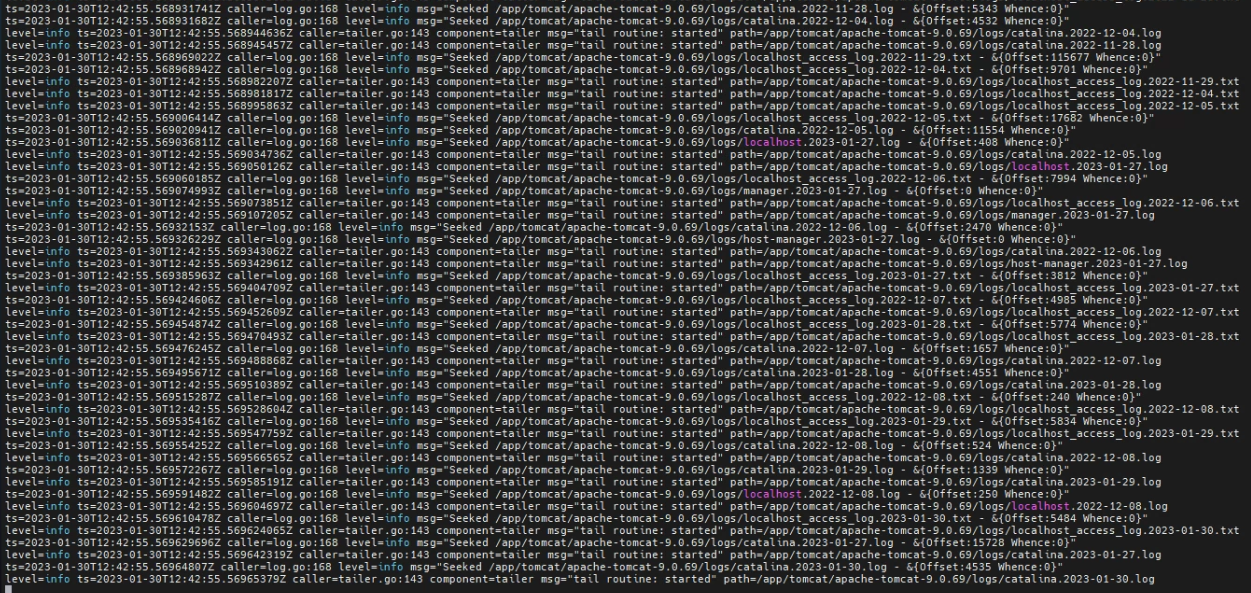

cmd> ./startPromtail.sh

프롬테일 기동 쉘 스크립트 실행 (192.168.56.113, 오픈소스 제품)
프롬테일 기동 쉘 스크립트 실행 (192.168.56.114, 오라클 제품)





4. Grafana 서버 구성

1) Loki 데이터소스 생성



Loki 플러그인을 데이터소스로 추가해줄 것입니다.

데이터소스 생성을 위해 로컬 브라우저를 통해 http://192.168.56.111:3000 에 접속합니다.



왼쪽 하단의 설정 -> Plugins 클릭

Plugins 추가
Loki 검색

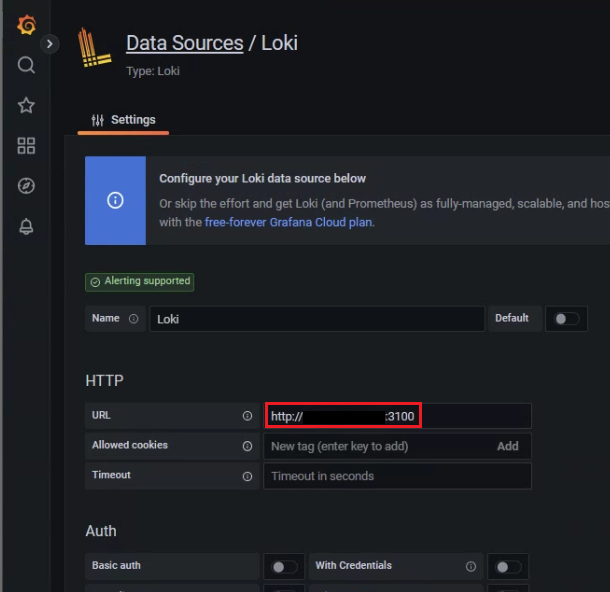

Loki 설치를 해줬던 서버 http://192.168.56.111:3100 로 URL을 입력해줍니다.

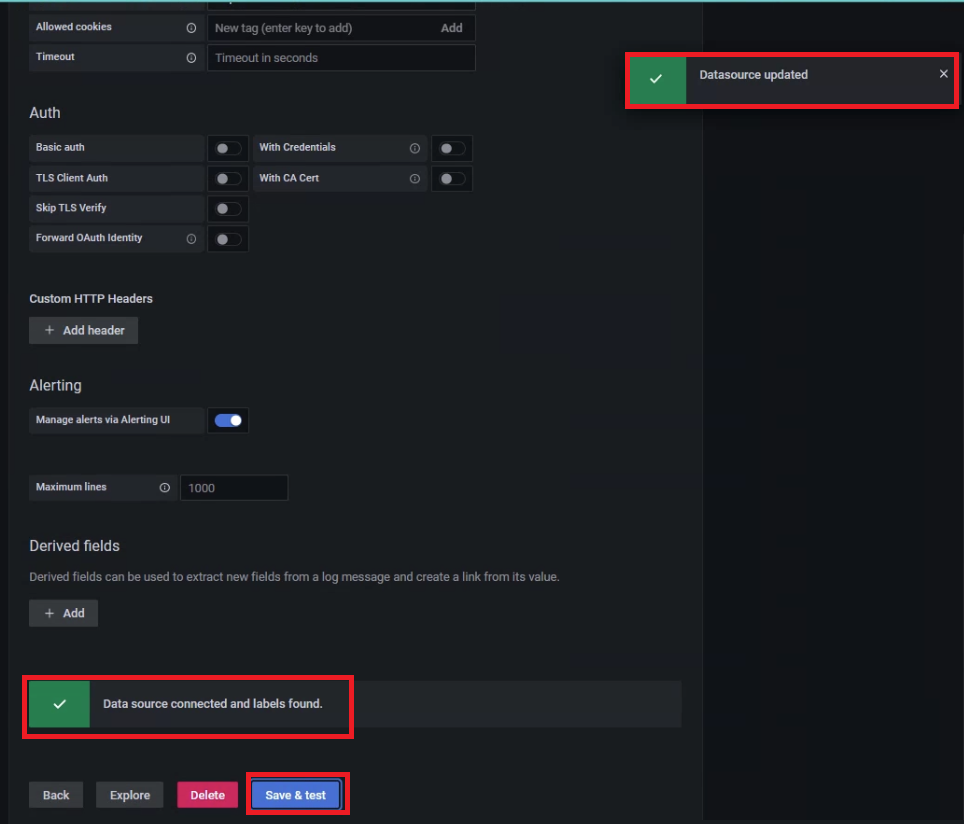

그리고 아래로 내려가 [Save & test]를 클릭했을 때,

우측 상단에 'Datasource updated' 라는 성공 메세지가 뜨는 동시에

하단에 'Data source connected and labels found.'라는 성공 메세지가 떠야

데이터소스가 정상적으로 생성이 된 것입니다.

데이터소스 생성



추가적으로 기본적인 보안 강화로

Auth -> basic_auth 를 체크하고 User 및 Password를 설정해줄 수가 있습니다.

basic_auth 설정



promtail-local-config.yaml 파일에서 아래와 같이 설정해주면 됩니다.

cmd> vi promtail-local-config.yaml
server:
  http_listen_port: 9080
  grpc_listen_port: 0

positions:
  filename: /monitoring/grafana/promtail-v2.7.2/conf/positions.yaml

clients:
  - url: http://192.168.56.111:3100/loki/api/v1/push
    basic_auth:
      username: <USERNAME>
      password: <PASSWORD>
...





2) 대시보드 패널 구성

새로운 대시보드에서 새로운 패널 추가를 합니다.

새로운 대시보드
새로운 패널

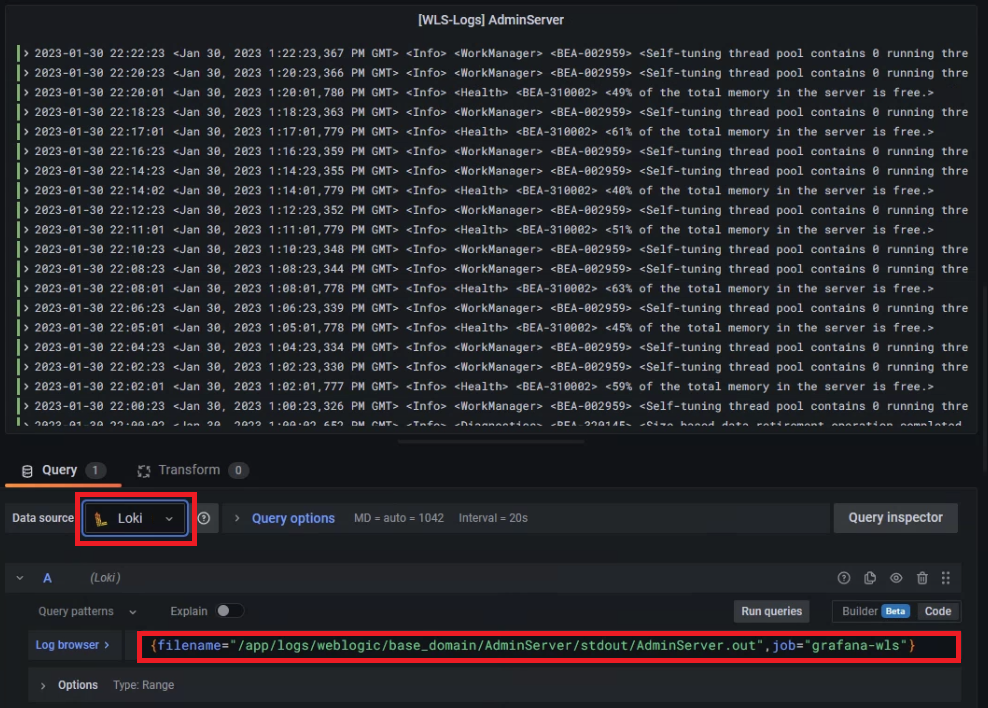

여기서 데이터소스를 Loki로 지정하고

로그 브라우저를 통해 로그파일 경로와 job 등 상세 조건을 잡아주면 됩니다.

{filename="/app/logs/weblogic/base_domain/AdminServer/stdout/AdminServer.out",job="grafana-wls"}

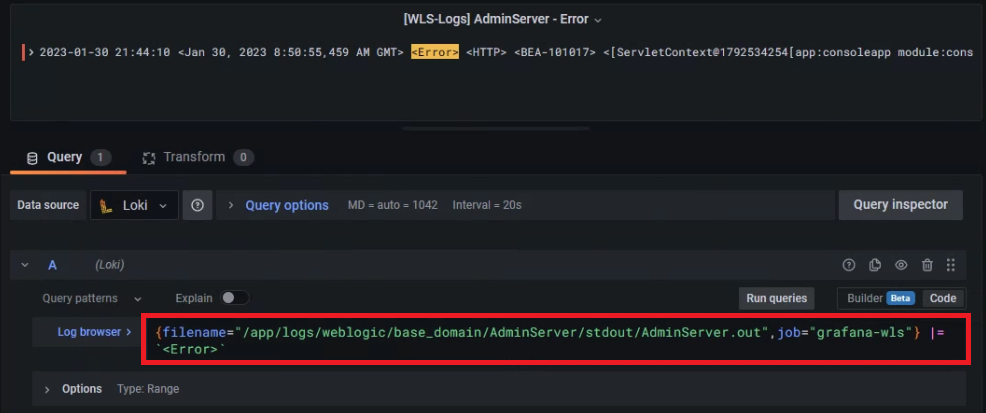

만약 Error 로그만 필터링하여 보고싶다면, 아래와 같이 걸어주면 됩니다.

{filename="/app/logs/weblogic/base_domain/AdminServer/stdout/AdminServer.out",job="grafana-wls"} |= `<Error>`





3) 대시보드 확인

기존의 메트릭을 확인하던 대시보드에

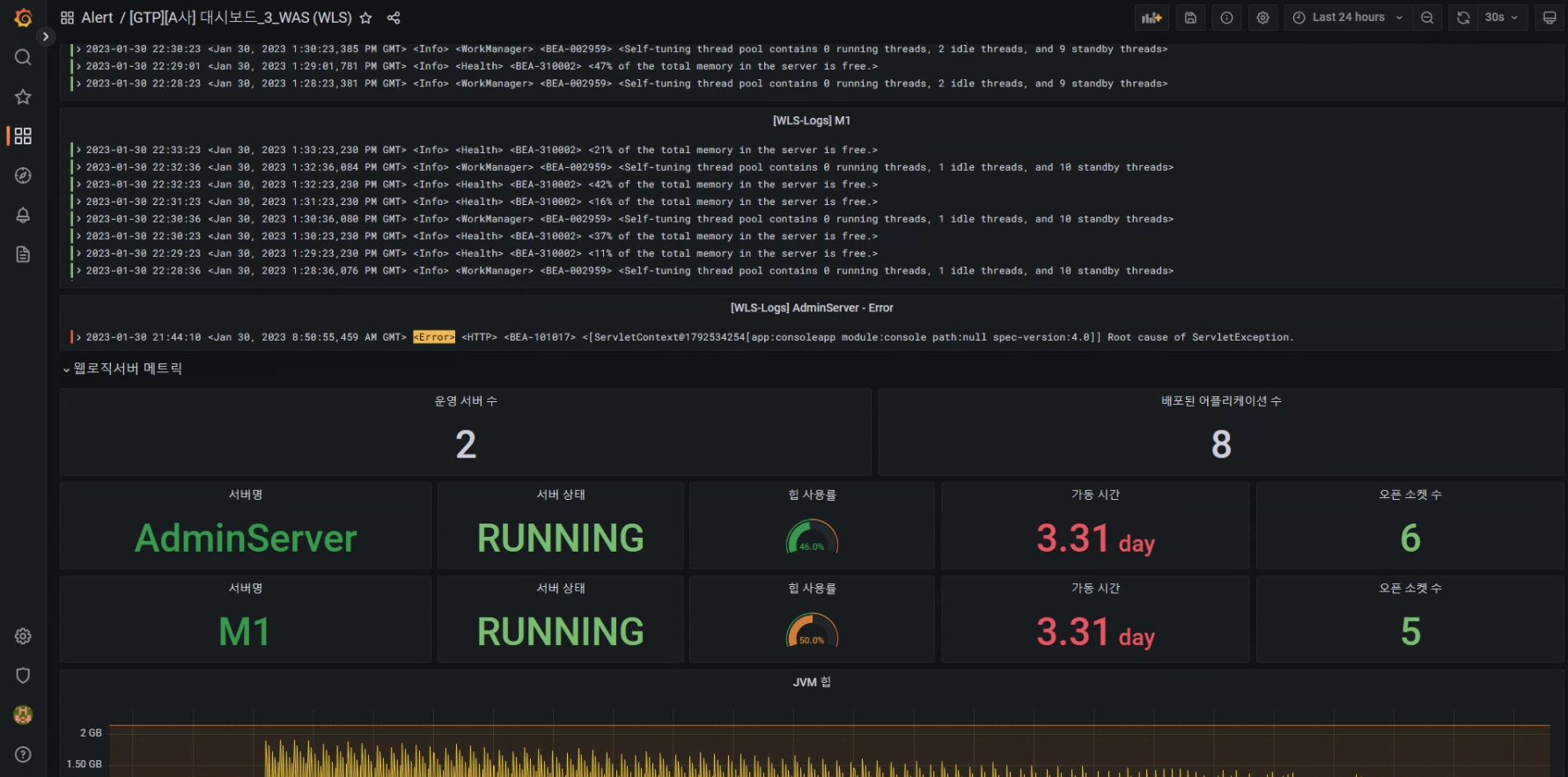

방금의 방법으로 로그 패널까지 넣어 같이 확인한다면 아래와 같은 형태가 되겠습니다.

로그와 함께 메트릭을 통합하여 확인



이로서, 오픈소스 Grafana와 Prometheus 및 각종 Exporter와 Plugin을 활용한 테스트가 마무리되었습니다.



이어서 Alert 설정에 대한 부분 (아마 Teams나 Slack을 활용하게 될 겁니다)이나

다른 플러그인(ex - 메트릭은 Mimir 및 트레이스는 Tempo)을 활용한 포스트가 업데이트될 수 있습니다.
