[Grafana] 서버 구성 (3) - Prometheus Exporter 구성 (오픈소스 제품)

<Table of Contents> Ⅰ. OVERVIEW Ⅱ. Prometheus 설치  1. Prometheus 2. Prometheus 설치  3. Node Exporter 설치 4. Prometheus 및 Node Exporter 연동 Ⅲ. Grafana 설치 1. Grafana 2. Grafana 설치 3. Grafana 서버 구성 Ⅳ. Exporter 설치 1. DB - MySQL Exporter 구성 2. WAS - Tomcat JMX Exporter 구성 3. WEB - Apache Exporter 구성 4. DB - Oracle DB Exporter 구성 5. WAS - WebLogic Monitoring Exporter 구성 6. WEB - Apache Exporter 구성 (OHS) Ⅴ. Grafana Plugin 설치 1. Grafana Loki 2. Grafana Loki 설치 3. Promtail 설치 4. Grafana 서버 구성



목차 중, Prometheus Exporter 구성에 관한 파트입니다.

그리고 그 중 오픈소스인 Apache HTTP Server, Tomcat, MySQL를 Prometheus와 연동해봅니다.



Product	Version	IP Address
3-Tier 아키텍쳐 (오픈소스)	Apache HTTP Server 2.4.43	192.168.56.113
	Tomcat 9.0.71
	MySQL 8.0.31
Exporter	Apache Exporter 0.11.0
	JMX Exporter 0.17.2
	MySQLD Exporter 0.14.0





Ⅳ. Exporter 설치

1. DB - MySQL Exporter 구성 (192.168.56.113)

1) 기본환경 구성

# 사용자 계정 설정 cmd> su - grafana cmd> mysql -u root -p <password> mysql> CREATE USER 'grafana'@'localhost' IDENTIFIED BY '<PASSWORD>' WITH MAX_USER_CONNECTIONS 3; mysql> GRANT PROCESS, REPLICATION CLIENT, SELECT ON *.* TO 'grafana'@'localhost'; mysql> FLUSH PRIVILEGES; mysql> quit # 서드파티 프로그램의 연결 설정 cmd> vi /etc/my.cnf [client] socket=/var/lib/mysql/mysql.sock user=grafana password=<PASSWORD>



2) MySQL Exporter 구성성

■ Grafana 다운로드 링크 https://prometheus.io/download/#mysqld_exporter ➩  버전 0.14.0로 설치할 것입니다. cmd> wget https://github.com/prometheus/mysqld_exporter/releases/download/v0.14.0/mysqld_exporter-0.14.0.linux-amd64.tar.gz cmd> tar -xvf mysqld_exporter-0.14.0.linux-amd64.tar.gz -C /monitoring/prometheus/ cmd> cd /monitoring/prometheus/mysqld_exporter-0.14.0.linux-amd64 cmd> vi startMySQLExporter.sh ./mysqld_exporter --config.my-cnf=/etc/my.cnf & cmd> vi stopMySQLExporter.sh ps -ef | grep mysqld_exporter | awk {'print "kill -9 " $2'} | sh -x cmd> chmod 750 *.sh



3) MySQL Exporter 실행

cmd> ./startMySQLExporter.sh

MySQL 익스포터 기동 쉘스크립트 실행

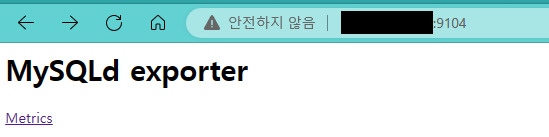

실행 확인 후 로컬 브라우저를 통해 http://192.168.56.113:9104 에 접속 성공 확인



MySQL Exporter 서비스 접속 확인



4) [옵션] MySQL Exporter 시스템 데몬 등록

cmd> sudo vi /etc/systemd/system/mysql_exporter.service [Unit] Description=Prometheus MySQL Exporter After=network.target User=grafana Group=grafana [Service] Type=simple Restart=always ExecStart=/monitoring/prometheus/mysqld_exporter-0.14.0.linux-amd64/mysqld_exporter \ --config.my-cnf=/etc/my.cnf \ --web.listen-address=0.0.0.0:9104 \ --collect.engine_tokudb_status \ --collect.global_status \ --collect.global_variables \ --collect.info_schema.clientstats \ --collect.info_schema.innodb_metrics \ --collect.info_schema.innodb_tablespaces \ --collect.info_schema.innodb_cmp \ --collect.info_schema.innodb_cmpmem \ --collect.info_schema.processlist \ --collect.info_schema.processlist.min_time=0 \ --collect.info_schema.query_response_time \ --collect.info_schema.replica_host \ --collect.info_schema.tables \ --collect.info_schema.tables.databases=‘*’ \ --collect.info_schema.tablestats \ --collect.info_schema.schemastats \ --collect.info_schema.userstats \ --collect.mysql.user \ --collect.perf_schema.eventsstatements \ --collect.perf_schema.eventsstatements.digest_text_limit=120 \ --collect.perf_schema.eventsstatements.limit=250 \ --collect.perf_schema.eventsstatements.timelimit=86400 \ --collect.perf_schema.eventsstatementssum \ --collect.perf_schema.eventswaits \ --collect.perf_schema.file_events \ --collect.perf_schema.file_instances \ --collect.perf_schema.file_instances.remove_prefix=false \ --collect.perf_schema.indexiowaits \ --collect.perf_schema.memory_events \ --collect.perf_schema.memory_events.remove_prefix=false \ --collect.perf_schema.tableiowaits \ --collect.perf_schema.tablelocks \ --collect.perf_schema.replication_group_members \ --collect.perf_schema.replication_group_member_stats \ --collect.perf_schema.replication_applier_status_by_worker \ --collect.slave_status \ --collect.slave_hosts \ --collect.heartbeat \ --collect.heartbeat.database=true \ --collect.heartbeat.table=true \ --collect.heartbeat.utc [Install] WantedBy=multi-user.target cmd> sudo systemctl daemon-reload cmd> sudo systemctl enable mysql_exporter --now cmd> ./stopMySQLExporter.sh cmd> sudo systemctl restart mysql_exporter cmd> curl -X GET http://192.168.56.113:9104 <html> <head><title>MySQLd exporter</title></head> <body> <h1>MySQLd exporter</h1> <p><a href='/metrics'>Metrics</a></p> </body> </html>



5) Prometheus & MySQL Exporter 연동 (192.168.56.112)

cmd> su - grafana cmd> cd /monitoring/prometheus/prometheus-2.40.1.linux-amd64 cmd> vi conf/prometheus.yml ...   - job_name: "prometheus-mysql"     static_configs:       - targets: ["146.56.161.62:9104"]         labels:           app: mysql cmd> ./stopPrometheus.sh  cmd> ./startPrometheus.sh # 데몬 형태로 띄웠다면  cmd> sudo systemctl restart prometheus



프로메테우스 실행 확인 후 로컬 브라우저를 통해 http://192.168.56.112:9090/targets 에 mysql job이 up된 것을 확인합니다.



Targets 확인



6) MySQL 대시보드 구성



MySQL Exporter가 수집한 메트릭을 모니터링하는 대시보드(ID : 7362)를 생성해줄 것입니다.

대시보드 링크 - MySQL Overview | Grafana Labs



대시보드 생성을 위해 로컬 브라우저를 통해 http://192.168.56.111:3000 에 접속합니다.



새로운 대시보드 Import



대시보드 ID 입력





대시보드에 연결할 데이터소스를 프로메테우스로 선택



해당 대시보드에서 MySQL 관련 메트릭을 상세 확인할 것입니다. ex) MySQL 커넥션, 테이블락, 임시오브젝트, 쿼리캐시 등

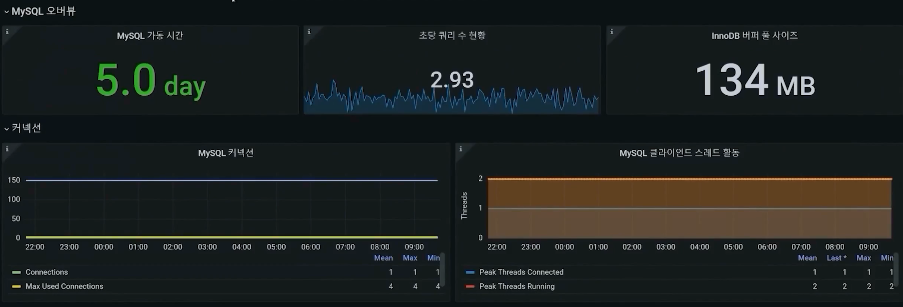

생성한 대시보드 확인



192.168.56.113 노드의 MySQL 관련 메트릭 확인







2. WAS - Tomcat JMX Exporter 구성 (192.168.56.113)

1) JMX Exporter 구성

■ JMX Exporter GitHub 링크 https://github.com/prometheus/jmx_exporter ➩  jar 형태의 버전 0.17.2 로 설치할 것입니다. cmd> cd /monitoring/install cmd> wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.17.2/jmx_prometheus_javaagent-0.17.2.jar cmd> tar -xvf jmx_prometheus_javaagent-0.17.2.jar cmd> mkdir /monitoring/prometheus/jmx_exporter-0.17.2 && cd $_ # jar 파일을 현 위치(.)로 옮겨오기 cmd> mv /monitoring/install/jmx_prometheus_javaagent-0.17.2.jar  . # export 설정파일 작성 cmd> cd /monitoring/prometheus/jmx_exporter-0.17.2 cmd> vi config.yml --- lowercaseOutputName: true lowercaseOutputLabelNames: true rules: - pattern: 'java.lang<type=OperatingSystem><>(FreePhysicalMemorySize|TotalPhysicalMemorySize|FreeSwapSpaceSize|TotalSwapSpaceSize|SystemCpuLoad|ProcessCpuLoad|OpenFileDescriptorCount|AvailableProcessors)'   name: java_lang_OperatingSystem_$1   type: GAUGE - pattern: 'java.lang<type=Threading><>(TotalStartedThreadCount|ThreadCount)'   name: java_lang_threading_$1   type: GAUGE - pattern: 'Catalina<type=GlobalRequestProcessor, name=\"(\w+-\w+)-(\d+)\"><>(\w+)'   name: catalina_globalrequestprocessor_$3_total   labels:     port: "$2"     protocol: "$1"   help: Catalina global $3   type: COUNTER - pattern: 'Catalina<j2eeType=Servlet, WebModule=//([-a-zA-Z0-9+&@#/%?=~_|!:.,;]*[-a-zA-Z0-9+&@#/%=~_|]), name=([-a-zA-Z0-9+/$%~_-|!.]*), J2EEApplication=none, J2EEServer=none><>(requestCount|maxTime|processingTime|errorCount)'   name: catalina_servlet_$3_total   labels:     module: "$1"     servlet: "$2"   help: Catalina servlet $3 total   type: COUNTER - pattern: 'Catalina<type=ThreadPool, name="(\w+-\w+)-(\d+)"><>(currentThreadCount|currentThreadsBusy|keepAliveCount|pollerThreadCount|connectionCount)'   name: catalina_threadpool_$3   labels:     port: "$2"     protocol: "$1"   help: Catalina threadpool $3   type: GAUGE - pattern: 'Catalina<type=Manager, host=([-a-zA-Z0-9+&@#/%?=~_|!:.,;]*[-a-zA-Z0-9+&@#/%=~_|]), context=([-a-zA-Z0-9+/$%~_-|!.]*)><>(processingTime|sessionCounter|rejectedSessions|expiredSessions)'   name: catalina_session_$3_total   labels:     context: "$2"     host: "$1"   help: Catalina session $3 total   type: COUNTER - pattern: ".*"



여기까지 했으면, jmx exporter 디렉터리에 config.yml과 jar 파일 하나만 있을 것입니다.



WAS에 구성하는 Exporter는 다른 Exporter들과는 다르게,

따로 실행 파일을 돌려서 프로세스를 띄우는 방식으로 사용하지 않습니다.



WAS 인스턴스 기동 스크립트에 OPTS 형태로 추가해주거나, (JMX Exporter의 케이스)

혹은 WAR 형태로 Application을 배포해주면 됩니다. (WebLogic Monitoring Exporter의 케이스)



cmd> cd ${TOMCAT_HOME} cmd> vi bin/catalina.sh ... JMX_EX_HOME=/monitoring/prometheus/jmx_exporter_0.17.2 CATALINA_OPTS="$CATALINA_OPTS -javaagent:${JMX_EX_HOME}/jmx_prometheus_javaagent-0.17.2.jar=8181:${JMX_EX_HOME}/config.yml" ...



2) Tomcat 인스턴스 실행

cmd> ./bin/shutdown cmd> ./bin/startup

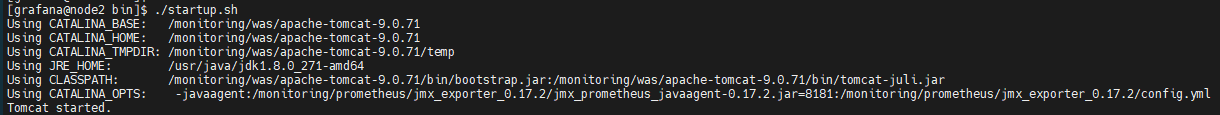

Tomcat 기동 쉘스크립트 실행

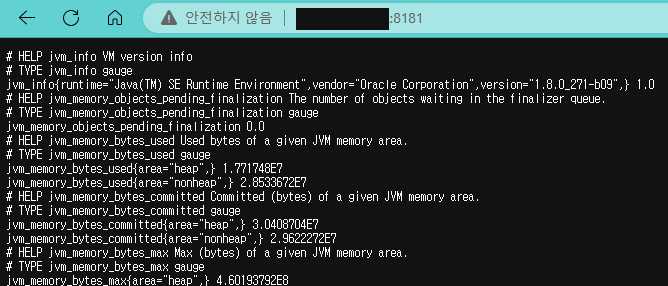

실행 확인 후 로컬 브라우저를 통해 http://192.168.56.113:8181 에 접속 성공 확인



JMX Exporter 서비스 접속 확인



3) Prometheus & JMX Exporter 연동 (192.168.56.112)

cmd> su - grafana cmd> cd /monitoring/prometheus/prometheus-2.40.1.linux-amd64 cmd> vi conf/prometheus.yml ...   - job_name: "prometheus-tomcat-jmx"     static_configs:       - targets: ["192.168.56.113:8181"]         labels:           app: tomcat cmd> ./stopPrometheus.sh cmd> ./startPrometheus.sh # 데몬 형태로 띄웠다면  cmd> sudo systemctl restart prometheus

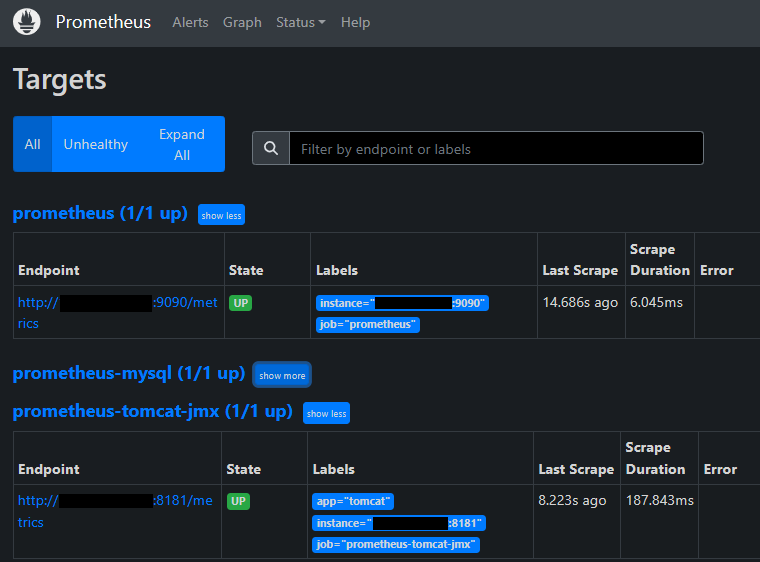

프로메테우스 실행 확인 후 로컬 브라우저를 통해 http://192.168.56.112:9090/targets 에 tomcat-jmx job이 up된 것을 확인합니다.



Targets 확인



4) Tomcat JVM 대시보드 구성



JMX Exporter가 수집한 JVM 관련 메트릭을 모니터링하는 대시보드(ID : 3457)를 생성해줄 것입니다.

대시보드 링크 - JMX Overview | Grafana Labs



대시보드 생성을 위해 로컬 브라우저를 통해 http://192.168.56.111:3000 에 접속합니다.

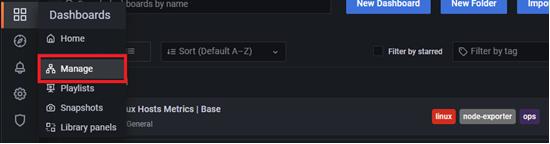

새로운 대시보드 Import



대시보드 ID 입력



대시보드에 연결할 데이터소스를 프로메테우스로 선택



해당 대시보드에서 JVM 관련 메트릭을 상세 확인할 것입니다. ex) Tomcat 성능정보, 메모리 힙/논힙, 스레드, GC 등



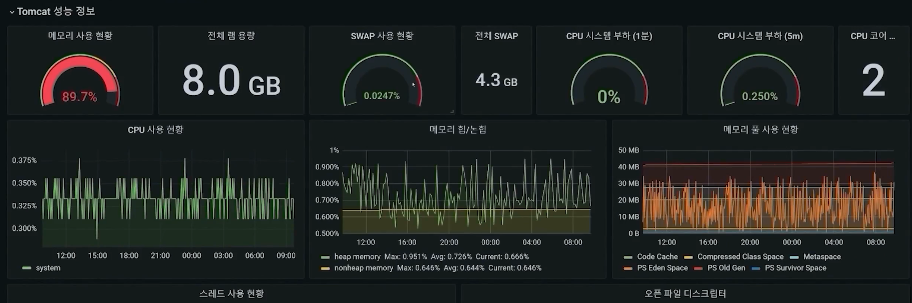

생성한 대시보드 확인



192.168.56.113 노드의 JVM 관련 메트릭 확인



3. WEB - Apache Exporter 구성 (192.168.56.113)

1) Apache Exporter 구성

■ Apache Exporter GitHub 링크 https://github.com/Lusitaniae/apache_exporter ➩  버전 v0.11.0 로 설치할 것입니다. cmd> cd /monitoring/install cmd> wget https://github.com/Lusitaniae/apache_exporter/releases/download/v0.11.0/apache_exporter-0.11.0.linux-amd64.tar.gz cmd> tar -xvf apache_exporter-0.11.0.linux-amd64.tar.gz -C /monitoring/prometheus cmd> cd /monitoring/prometheus/apache_exporter-0.11.0.linux-amd64 cmd> vi startApacheExporter.sh ./apache_exporter & cmd> vi stopApacheExporter.sh ps -ef | grep apache_exporter | awk {'print "kill -9 " $2'} | sh -x cmd> chmod 750 *.sh



2) Apache Exporter 실행

cmd> ./startApacheExporter.sh

Apache Exporter 실행 확인

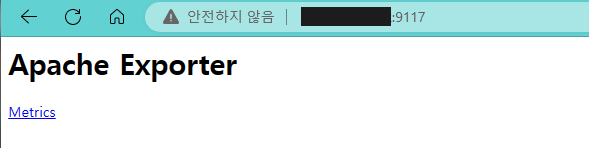

실행 확인 후 로컬 브라우저를 통해 http://192.168.56.113:9117 에 접속 성공 확인



Apache Exporter 서비스 접속 확인



3) [옵션] Apache Exporter 시스템 데몬 등록

cmd> sudo vi /etc/systemd/system/apache_exporter.service [Unit] Description=Prometheus Documentation=https://github.com/Lusitaniae/apache_exporter Wants=network-online.target After=network-online.target [Service] Type=simple User=grafana Group=grafana ExecReload=/bin/kill -HUP $MAINPID ExecStart=/monitoring/prometheus/apache_exporter-0.11.0.linux-amd64/apache_exporter \   --insecure \   --scrape_uri=http://192.168.56.113:<APACHE_PORT>/server-status/?auto \   --telemetry.address=192.168.56.113:9117 \   --telemetry.endpoint=/metrics SyslogIdentifier=apache_exporter Restart=always [Install] WantedBy=multi-user.target cmd> sudo systemctl daemon-reload cmd> sudo systemctl enable apache_exporter --now cmd> ./stopApacheExporter.sh cmd> sudo systemctl restart apache_exporter cmd> curl -X GET http://192.168.56.113:9117 <html>                          <head><title>Apache Exporter</title></head>                          <body>                          <h1>Apache Exporter</h1>                          <p><a href='/metrics'>Metrics</a></p>                          </body>                          </html>



4) server-status 핸들러 활성화

cmd> cd ${HTTPD_HOME} cmd> sudo vi conf/httpd.conf <Location /server-status>         SetHandler server-status </Location> cmd> ./bin/apachectl stop  cmd> ./bin/apachectl -k start # 데몬 형태로 띄웠다면  cmd> sudo systemctl restart httpd



이 핸들러를 활성화시켜줘야 Exporter를 통한 메트릭 수집이 가능해집니다.

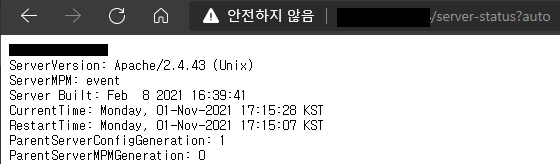

아파치 실행 확인 후 로컬 브라우저를 통해 http://192.168.56.113:<APACHE_PORT>/server-status?auto 에 apache의 server-status 관련 메트릭 목록이 나오는지 확인합니다.



메트릭 확인



5) Prometheus & Apache Exporter 연동 (192.168.56.112)

cmd> su - grafana cmd> cd /monitoring/prometheus/prometheus-2.40.1.linux-amd64 cmd> vi conf/prometheus.yml ...   - job_name: "prometheus-apache"     static_configs:       - targets: ["192.168.56.113:9117"]         labels:           app: apache cmd> ./stopPrometheus.sh cmd> ./startPrometheus.sh # 데몬 형태로 띄웠다면  cmd> sudo systemctl restart prometheus

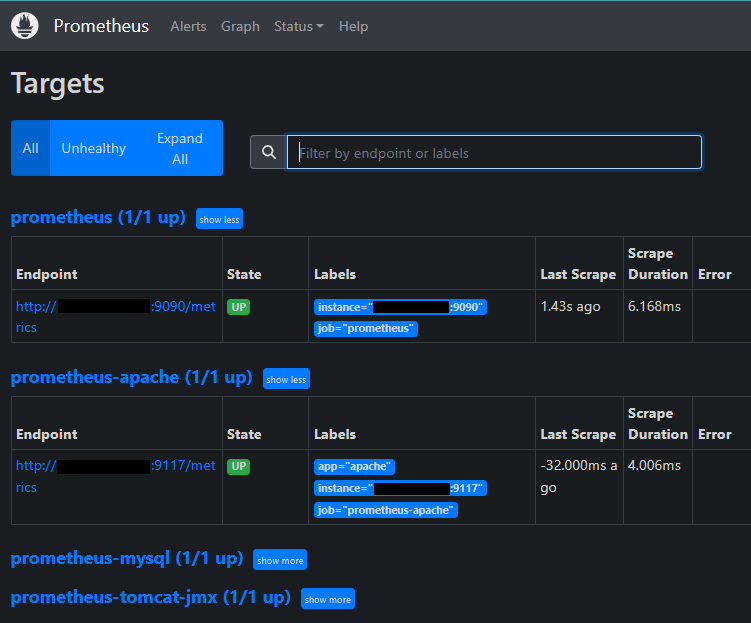

프로메테우스 실행 확인 후 로컬 브라우저를 통해 http://192.168.56.112:9090/targets 에 apache job이 up된 것을 확인합니다.



Targets 확인



6) Apache 대시보드 구성

Apache Exporter가 수집한 메트릭을 모니터링하는 대시보드(ID : 3894)를 생성해줄 것입니다.

대시보드 링크 - Apache | Grafana Labs



대시보드 생성을 위해 로컬 브라우저를 통해 http://192.168.56.111:3000 에 접속합니다.



새로운 대시보드 Import

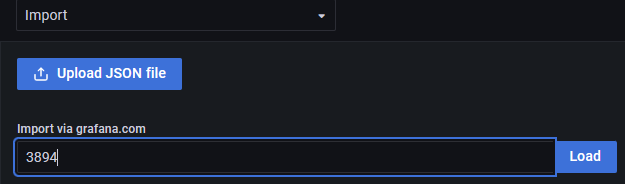

대시보드 ID 입력



대시보드에 연결할 데이터소스를 프로메테우스로 선택



해당 대시보드에서 Apache 관련 메트릭을 상세 확인할 것입니다. ex) Apache 가동시간, 총 송신/접근 현황, 스코어보드, worker 상태 등



생성한 대시보드 확인



192.168.56.113 노드의 Apache 관련 메트릭 확인
